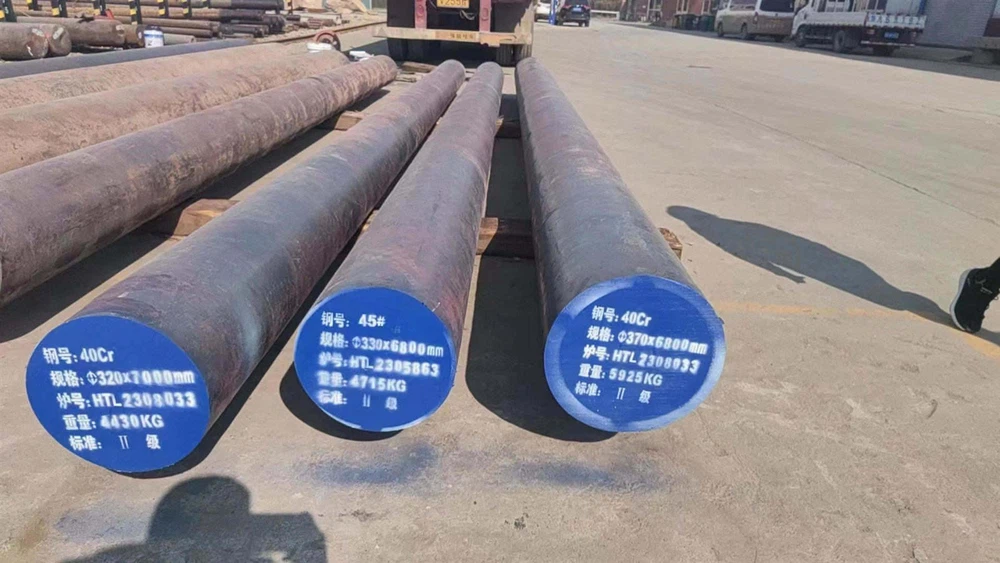

คุณสมบัติเหล็ก 41Cr4

มาตรฐานผู้บริหาร: EN 10083/1-1991
แบรนด์จีนที่สอดคล้องกัน: 40Cr
แบรนด์ญี่ปุ่นที่สอดคล้องกัน: SCr440
สอดคล้องกับแบรนด์สหรัฐอเมริกา: 5140
แบรนด์ในสหราชอาณาจักรที่สอดคล้องกัน: 530A40530M40
ลักษณะและขอบเขตการใช้งาน:
41Cr4 (1.7035) เป็นเหล็กโครงสร้างโลหะผสมที่ใช้กันมากที่สุด โดยมีความต้านทานแรงดึง ความแข็งแรงของผลผลิต และความสามารถในการชุบแข็งสูงกว่าเหล็กกล้าหมายเลข 40 แต่มีความสามารถในการเชื่อมที่จำกัดและมีแนวโน้มที่จะเกิดรอยแตกร้าว 41Cr4 ใช้สำหรับชิ้นส่วนที่สำคัญที่มีการดับและผ่านความร้อน เช่น ชิ้นส่วนที่ทำงานภายใต้โหลดแบบสลับ ชิ้นส่วนที่ความเร็วและโหลดปานกลาง หลังจากการชุบแข็งพื้นผิวแล้ว สามารถใช้กับชิ้นส่วนที่มีการรับน้ำหนักสูงและทนต่อการสึกหรอโดยไม่มีแรงกระแทก เช่น เกียร์ ปลอก เพลา เพลาข้อเหวี่ยง และหมุด

• องค์ประกอบทางเคมีของเหล็ก 41Cr4:

คาร์บอน C: 0.38-0.45
ซิลิคอน ศรี: น้อยกว่าหรือเท่ากับ 0.40
แมงกานีส Mn: 0.60-0.90
ซัลเฟอร์ S: ปริมาณสารตกค้างที่อนุญาตน้อยกว่าหรือเท่ากับ 0.035
ฟอสฟอรัส P: ปริมาณสารตกค้างที่อนุญาตน้อยกว่าหรือเท่ากับ 0.035
โครเมียม Cr: 0.90~1.20
นิกเกิล Ni: ปริมาณสารตกค้างที่อนุญาตน้อยกว่าหรือเท่ากับ 0.030
Copper Cu: ปริมาณสารตกค้างที่อนุญาตน้อยกว่าหรือเท่ากับ 0.030
● คุณสมบัติทางกล:
ความต้านแรงดึง σ B (MPa): มากกว่าหรือเท่ากับ 980 (100)
ความแข็งแรงของผลผลิต σ S (MPa): มากกว่าหรือเท่ากับ 785 (80)
อัตราการยืดตัว δ 5 (%): มากกว่าหรือเท่ากับ 9
การลดพื้นที่ ψ (%): มากกว่าหรือเท่ากับ 45
พลังงานกระแทก Akv (J): มากกว่าหรือเท่ากับ 47
ค่าความเหนียวกระแทก KV (J/cm2): มากกว่าหรือเท่ากับ 59 (6)
ความแข็ง: น้อยกว่าหรือเท่ากับ 207HB

คุณสมบัติของเหล็กกล้าคาร์บอน 1,045

AISI1045 เป็นเหล็กกล้าคาร์บอนปานกลางที่ใช้กันทั่วไปในการผลิตส่วนประกอบโครงสร้าง เช่น ชิ้นส่วนเครื่องจักรกล ตลับลูกปืน และชิ้นส่วนยานยนต์ องค์ประกอบทางเคมีคือ คาร์บอน 0.43-0.50% แมงกานีส 0.60-0.90% กำมะถันสูงถึง 0.050% และฟอสฟอรัสเพิ่มขึ้น ถึง 0.040% คุณสมบัติทางกล ได้แก่ ความแข็งแรงคราก 345 MPa ความต้านทานแรงดึง 630 MPa และการยืดตัว 20% สถานะการรักษาความร้อนเป็นแบบมาตรฐานหรือแบบปกติ + ซึ่งสามารถปรับปรุงความแข็งแรงและความแข็งได้ AISI1045 มีความสามารถในการแปรรูปและการเชื่อมที่ดี และเป็นเหล็กโครงสร้างที่นิยมใช้กันทั่วไป
